INSTALLATION ROBOT DE TONTE PARKSIDE PMRA 20 L1 A1
Explication étape par étape.
Il est important de prendre connaissance:

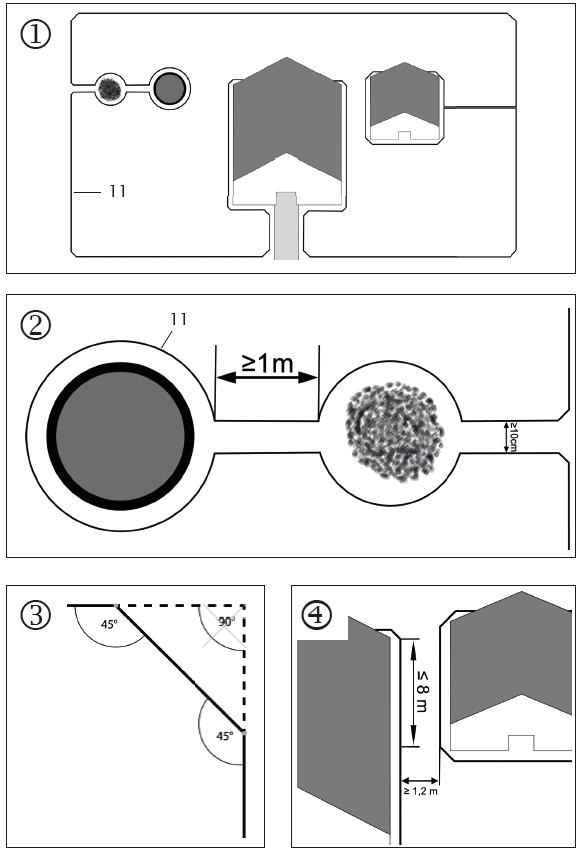

- Respecter les angles de l'espace de tonte, aucun angle supérieur à 45°, pas d'angle droit par exemple (figure 3),
- Espace d'au moins 1m entre deux massifs ou deux objets dans l'espace de tonte (figure 2),
- Le fil doit être à 5cm sous le sol maximum et ne doit pas se chevaucher à moins de 10 cm (figure 2),
- Le terrain ne doit pas avoir un dénivelé de plus de 47% soit 25°,
- Avant la mise en place du robot de tonte PARKSIDE, l'herbe ne doit pas dépasser 6cm de haut,
- La zone de recharge doit être alimentée par une prise électrique 220V - 1.5A étanche (IPX4).
Installation, points importants:
- Installez le câble périphérique (n°11 de la vue synoptique) à l'aide des crochets de fixation (n°13 de la vue synoptique), bien respecter les angles (inférieur à 45°, deux câbles doivent être à plus de 12cm d'espacement et plus de 1m entre deux objets). La longueur de se câble est de 130m maximum (ne pas le rallonger), il est possible de programmer une zone secondaire,
- Les deux parties du câble périphérique doivent être connectés à la station de charge (n°26 et 27 de la vue synoptique page 78). S'il n'y a pas de continuité entre les deux bornes, la LED de la station de charge clignote en vert.

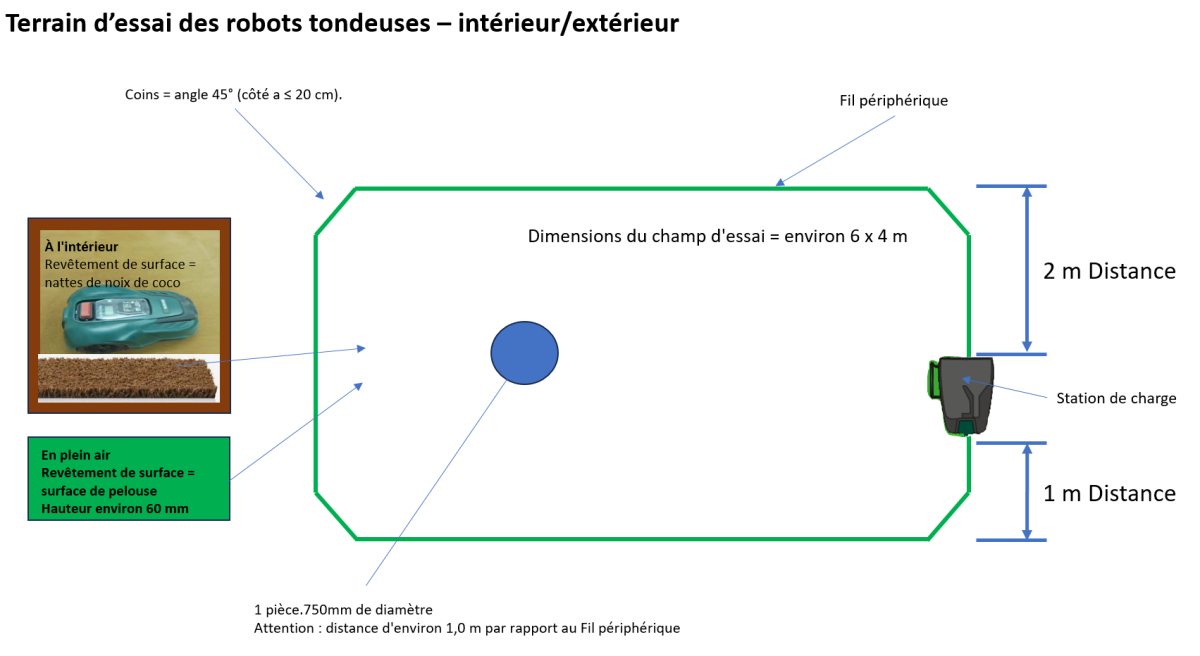

- Positionnez la station de charge dans un endroit facilement accessible par le robot (2m d'espace devant et 1m à l'arrière), vous devez ancrer la station à l'aide des clous de fixation (n°12 de la vue synoptique).
- Reliez le bloc d'alimentation (n°14) à la station de charge via le connecteur de charge (n°16) et la borne de charge (n°25), vissez la douille (n°24) autour de la connexion pour la protéger de l'humidité.
Mise en route, points importants:

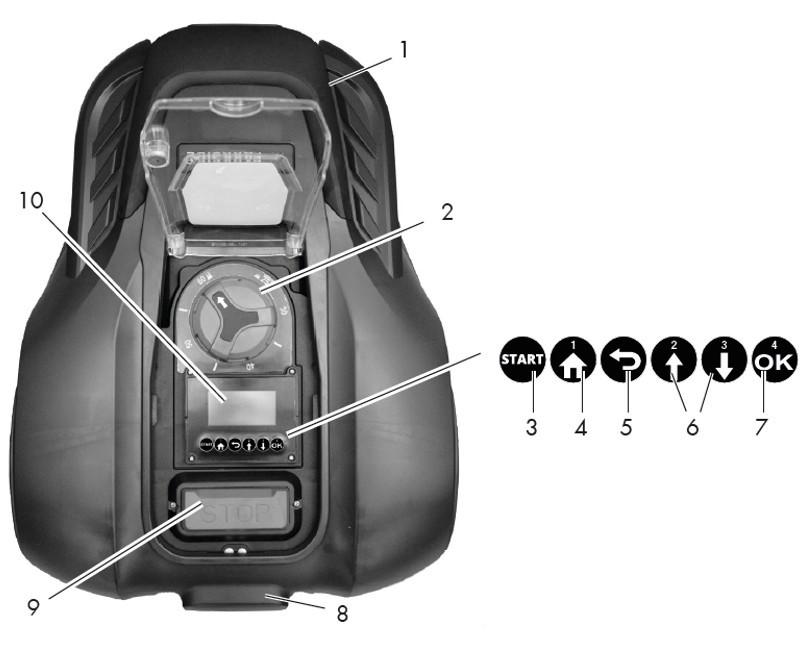

- La batterie est chargée, appuyez sur la touche START (n°3) et maintenez-la enfoncée pendant environ 3 secondes, jusqu'à ce que l'écran (n°10) s'allume,
- Réglez la longue souhaitée. Sélectionnez avec les touches fléchées (n°6) et confirmez la sélection avec la touche OK (n°7),
- Réglez la date et l'heure à l'aide des touches fléchées (n°6). Confirmez avec la touche OK (n°7). Les différentes positions peuvent être parcourrues avec la touche OK (n°7),
- Saisissez le code PIN à 4 chiffres (réglage d'usine: "1111"),
- Il est conseillé de modifier le code PIN après la première mise en service,
- Appuyez sur la touche OK (n°7) pour accéder au menu principal, le robot de tonte est maintenant en mode veille,
- Il existe deux modes de fonctionnement, le mode "tonte manuelle" et "tonte programmée",
- Le mode "tonte manuelle" est lancé lorsque vous déverrouillez l'écran avec le code PIN puis appuyez sur la touche OK (n°7) puis START (n°3) pendant 1 seconde,
- Le mode 'tonte programmée" se lance automatiquement aux heures réglées, pour programmer une heure, ouvrez le capot (n°1) si nécessaire, dévérouillez l'écran (n°10) avec le code PIN que vous avez renseigné (ou "1111" par défaut), appuyez sur la touche OK pour accéder au menu principal. Sélectionnez "Programmation" à l'aide des touches fléchées (n°6), sélectionnez le jour que vous souhaitez régler à l'aide des touches fléchées (n°6), appuyez sur la touche OK pour saisir le réglage du jour. Sélectionnnez l'heure de début et de fin avec les touches fléchées (n°6) (deux périodes de tonte peuvent être définies par jour). Appuyez sur la touche OK (n°7) pour confirmer et la sélection revient sur le jour à gauche. Répétez les étapes pour sélectionner la période pour chaque jour de la semaine. Appuyez sur la touche OK (n°7) pour confirmer le résultat de ce réglage (pour supprimer la programmation, rendez-vous page 30 dans le menu "Supprimer la programmation").

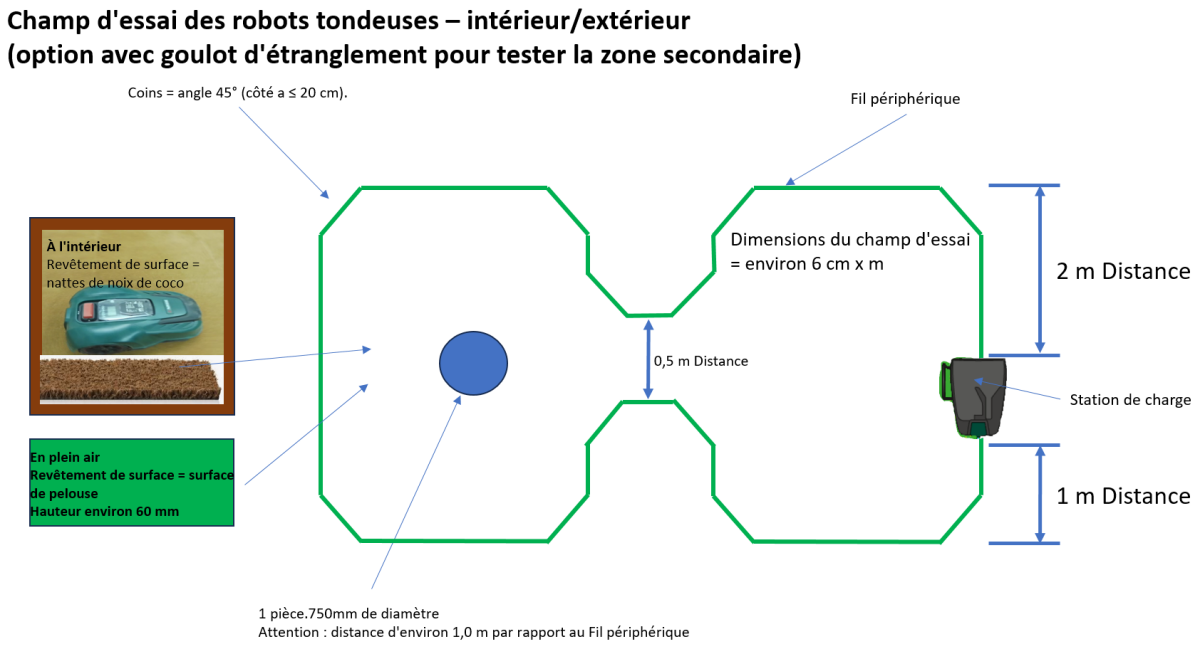

- Pour programmer une zone secondaire, il suffit de sélectionner "Zone secondaire" à partir du menu principal.
- La recharge de la batterie se fait automatiquement par retour sur l'unité de chargement.
